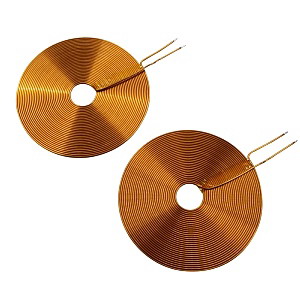

醫療電感線圈充電方案，可為各類無線充電器充電，轉化率可達80%以上。醫療電感線圈分為發射線圈和接收線圈。發射線圈一般比較厚，厚度在1mm-3mm之間，背面是隔磁片，上面是平繞銅線圈。多根細銅線纏繞后安裝在復合保護罩上。接收線圈很薄，一般1mm左右厚，背面也是隔磁片。線圈是平卷的、扁平的或直接由軟PCB制成。醫療電感線圈通過QI國際無線充電標準認證，低溫高安全性。醫用感應器的材料選擇主要有以下幾種。
1.鐵氧體醫用電感線圈和鐵粉芯醫療電感線圈
醫療電感線圈的電感直接關系到有沒有磁芯。在空心醫療電感線圈中插入鐵氧體磁芯可以增加電感，提高醫療電感線圈的品質因數。
2.銅芯醫療電感線圈
銅芯醫療電感線圈廣泛應用于超短波范圍。通過旋轉醫療電感線圈中銅芯的朝向來改變電感，非常方便耐用。
3.單層醫療電感線圈
單層醫療電感線圈用絕緣線逐一纏繞在紙管和膠木骨架上。例如晶體管收音機中波形天線的醫療電感線圈。
醫療電感線圈首先選擇電磁感應原理，通過線圈的間歇能量耦合來結束能量傳輸。系統工作時，輸入端通過全橋整流電路將交流市電轉換成DC電源，或者直接用24V DC電源給系統供電。輸出的直流電經過功率處理模塊后，通過2M有源晶體振蕩器的逆變，轉換成高頻交流電，供給初級繞組。通過兩個感應線圈的耦合能量，接收轉換電路將次級線圈輸出的電流轉換成直流電給電池充電。
