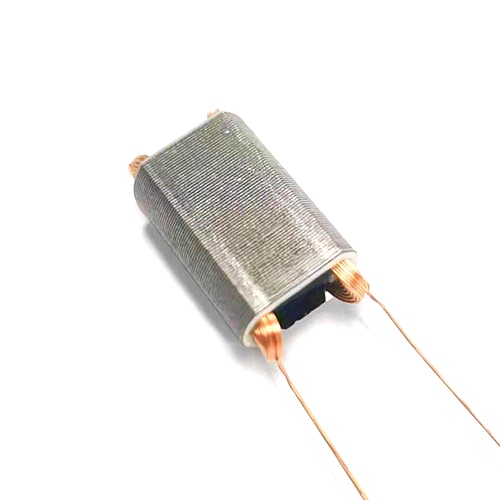

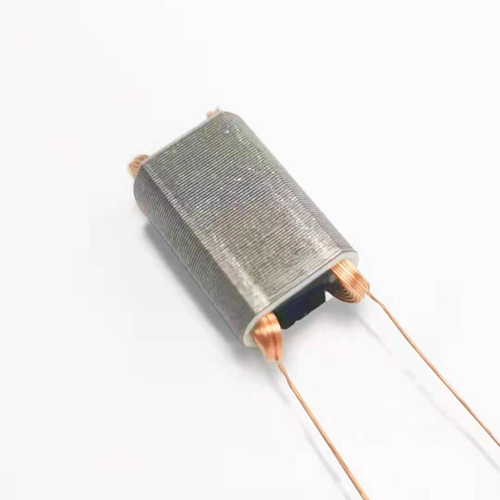

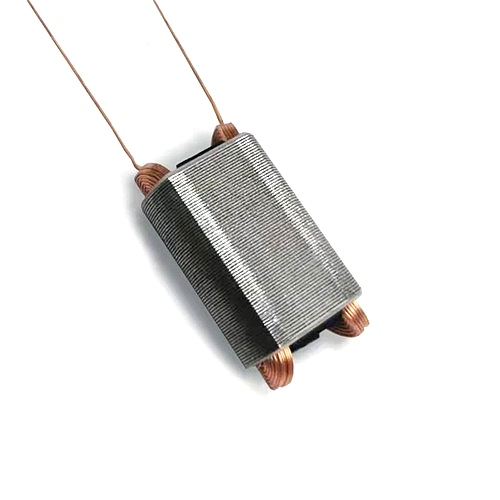

電動牙刷充電線圈
電動牙刷線圈的品質因數為：
Q=L/R，其中：
——工作角頻率；
L——線圈電感；
R——線圈的總損耗電阻線圈的總損耗電阻由DC電阻、高頻電阻(由趨膚效應和鄰近效應引起)介質損耗等組成。
為了提高電動牙刷空心電感線圈的品質因數Q，可以采用鍍銀銅線來降低高頻電阻。用多股絕緣線代替相同長度的單線，減少集膚效應；采用低介電損耗的高頻瓷作為骨架，降低介電損耗。使用磁芯雖然增加了磁芯的損耗，但可以大大減少線圈匝數，從而降低導線的DC電阻，有利于提高線圈的Q值。
選擇合理的電動牙刷空心電感線圈尺寸可以降低一定外徑(20mm-30mm)單層線圈的損耗，當繞組長度L與外徑D之比為L(zhǎng)/D=0.7時損耗最小。一定外徑的多層線圈，L/D=0.2-0.5，當T/D=0.25-0.1時，其損耗最小。
電動牙刷線圈中磁芯的使用減少了線圈的匝數，不僅降低了線圈的電阻值，而且有利于Q值的提高，減小了線圈的體積。
電動牙刷線圈在繞組厚度t、繞組長度l、外徑d滿足3t 2l=d的條件下，損耗也最小。帶屏蔽罩的線圈最好L/D=0.8-1.2。

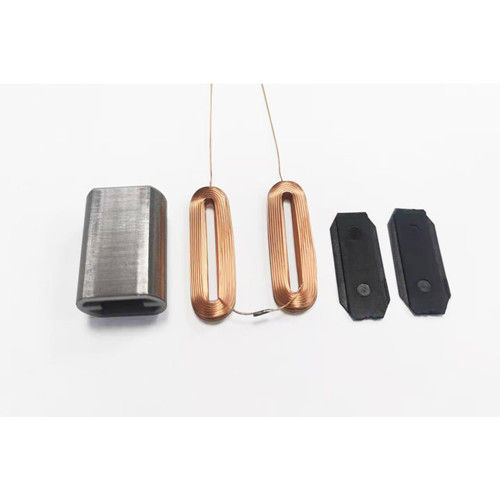

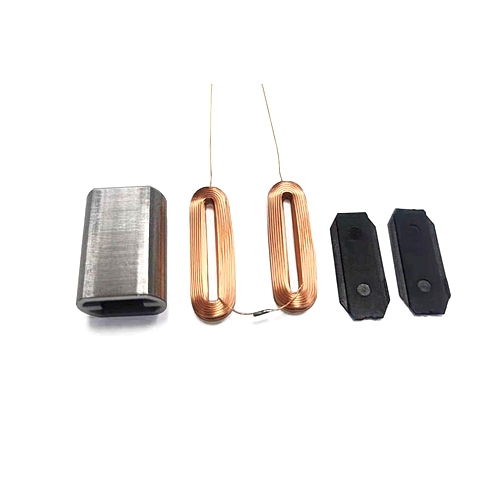

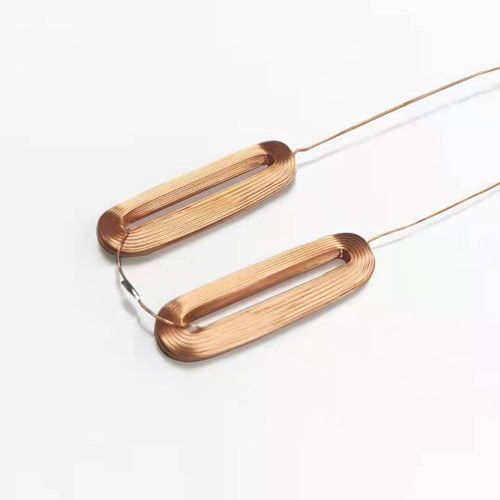

無線電動牙刷線圈包括箱體、固定板、支撐桿、線圈機構和支架機構，線圈機構包括線圈體、內環、諧振電容器、電阻器和紙分離器，支架機構包括支撐架、螺紋環、螺紋套筒、開口和扶手柱。通過雙重纏繞線圈體，電磁場增強，然后通過諧振電容器調整諧振，使其振動頻率相等，電磁場最大化，通過磁共振對電池充電，這大大最大化了電磁場轉換的電能；通過支架機構，牙刷被放置在支架機構中，通過調整螺紋套的高度來改變螺紋套的尺寸，這可以使不同尺寸的牙刷穩定在支架機構上，凹槽上的出水口可以保持牙膏上的水排出，減少危險，支架機構也提高了實用性。
