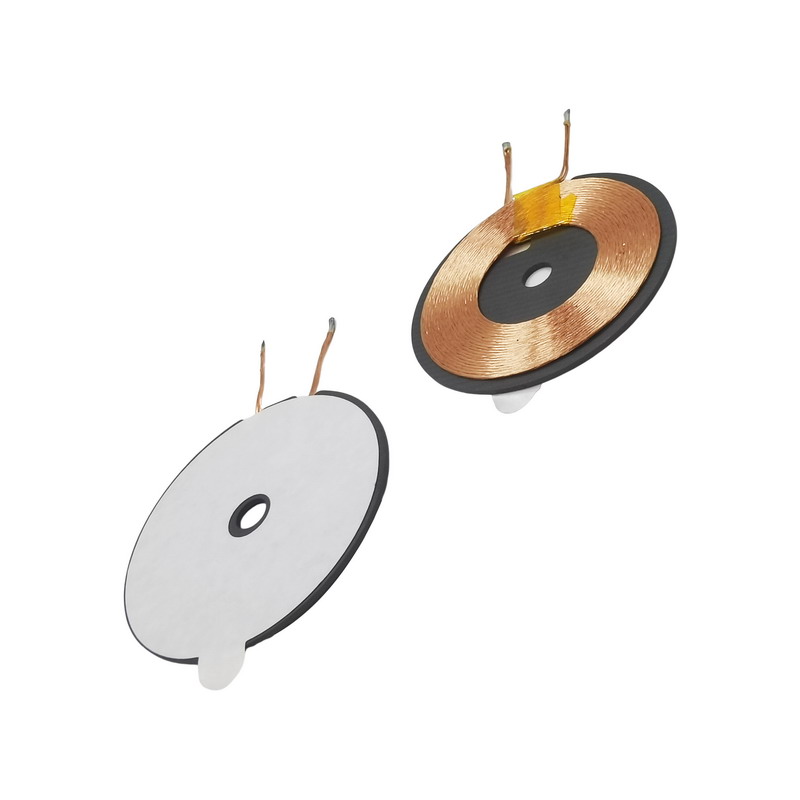

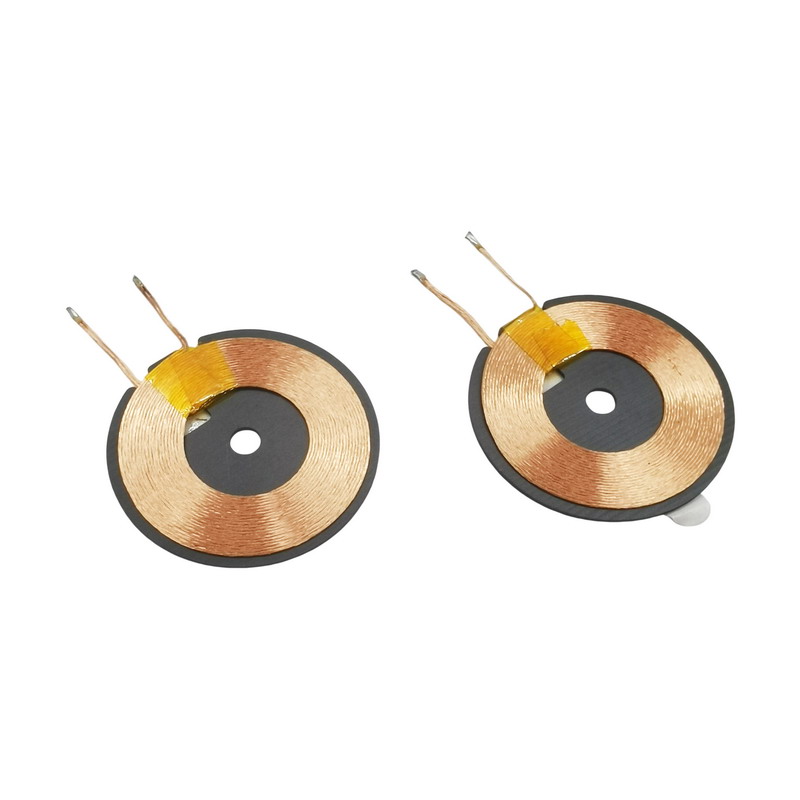

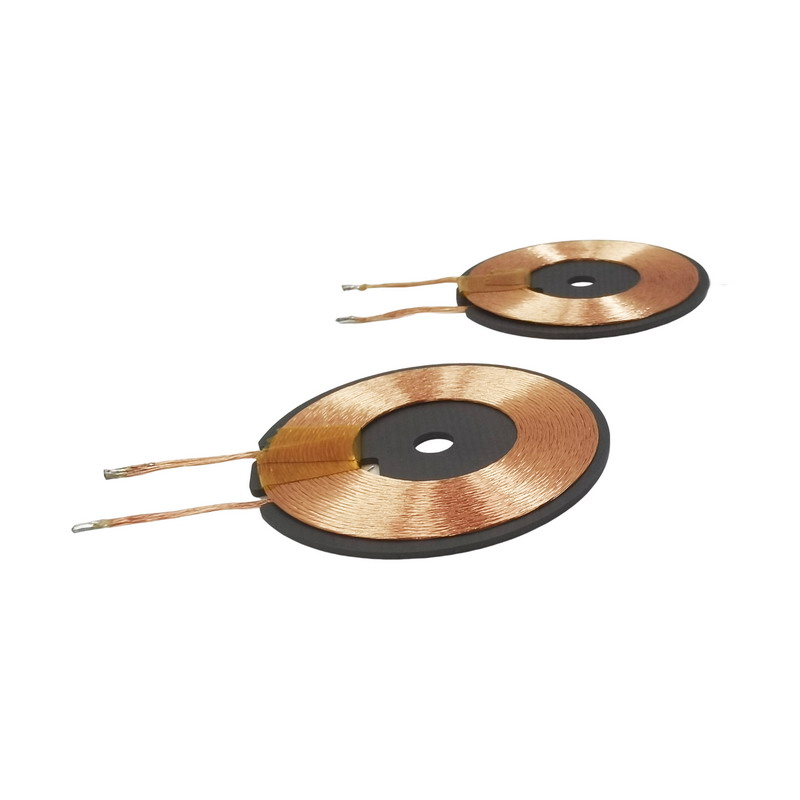

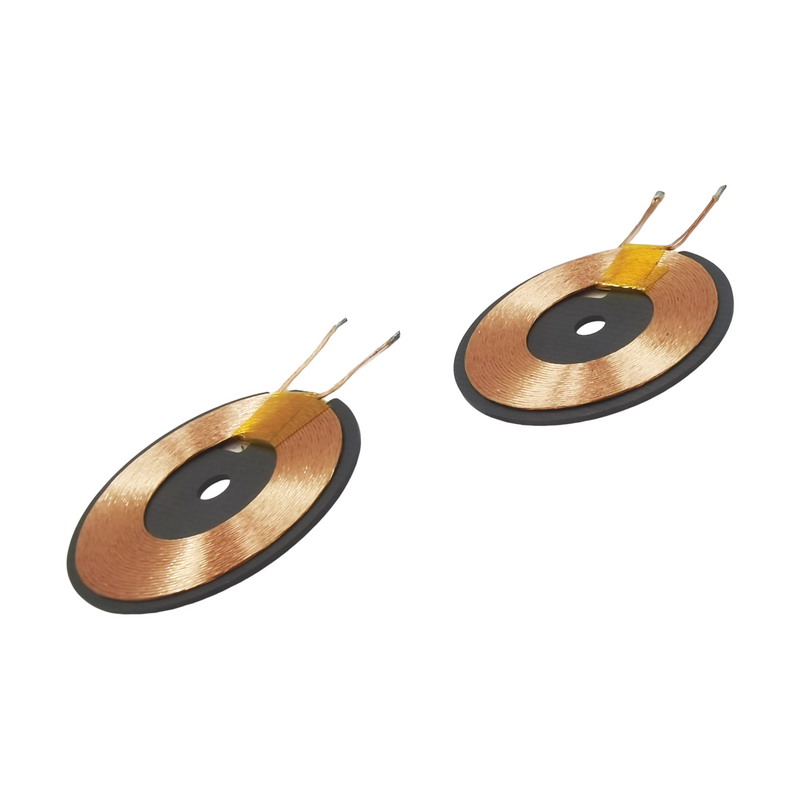

無線充電線圈
無線充電線圈主要針對無線充電產品的一款線圈，近幾年隨著無線充電市場的火熱，帶動了無線充電線圈行業的高速發展。無線充電技術除了應用于手機等消費電子以外，在智能穿戴、智能家居、汽車等領域也已經得到了應用。
無線充電線圈制作方法，該方法包括：
步驟一、準備薄膜和銅箔，預先在薄膜上開通孔并在薄膜的上下表面貼覆銅箔，或者先在薄膜的一面貼覆一層銅箔，在薄膜上開通孔，薄膜的另外一面貼覆另一層銅箔，并將薄膜和銅箔裁成片狀；
步驟二、將銅箔用化學方法進行外表面處理，除去臟污，并粗化表面；
步驟三、在銅箔外表面貼干膜和菲林，或者絲印濕膜，菲林或絲印濕膜上具有設計完成的線路；
步驟四、對干膜和菲林或絲印濕膜進行曝光，菲林或絲印濕膜上的線路部分在曝光后發生了聚合反應，成為蝕刻的阻劑膜；
步驟五、使用碳酸鈉或碳酸鉀溶液將未反應部位的干膜和菲林或絲印濕膜腐蝕掉，露出需要蝕刻掉的銅箔；
步驟六、使用化學試劑將露出的銅箔腐蝕掉，剩余的被發生聚合反應的阻劑膜覆蓋的區域就形成了需要的線圈；
步驟七、將線圈上殘留的阻劑膜反應物使用強堿清洗掉；
步驟八、將位于通孔上下兩側的線圈壓緊并焊接在一起。
無線充電器線圈目前廣泛應用于無線充電設備行業，比如車載無線充電、手機無線充電、手表無線充電、車載導航無線充電、耳機無線充電、臺燈無線充電、玩具無線充電等。
